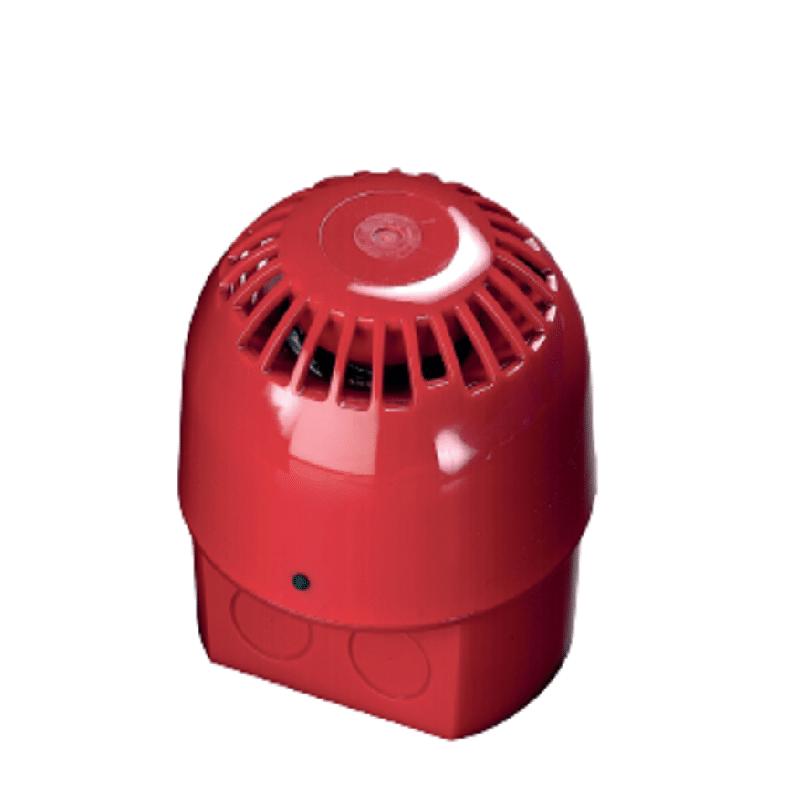

منطقة مفتوحة أسلم Naffco Shield S- A4021

يتم توصيل السند بألواح التحكم التي تستخدم بروتوكول Shield. يتم تزويد السند بمصباح Isolator LED أصفر يقع في الجزء العلوي من القاعدة (انظر الشكل 2 قاعدة الرسم التوضيحي) الذي يتم إضاءة إذا تم الكشف عن دائرة قصر حلقة. إدخالات الكبلات وفتحات التثبيت كما هو مطلوب على القاعدة ، مع الحرص على عدم إتلاف الإلكترونيات.

لا تحاول ضرب هذه لأن القاعدة سوف تتضرر. قم بتثبيت القاعدة بسطح التثبيت من خلال براغي رأس المقلاة. إذا كان IP65 مطلوبًا ، فقم بتركيب لوحة التثبيت المقاومة للعوامل الجوية بينها
القاعدة وسطح التركيب. قم بربط حلقة “O” بالقاعدة (الشكل 2) باستخدام مادة تشحيم مثل شحم السيليكون.
لقفل أسلم في القاعدة ، قص الفتحة على حافة القاعدة (الموقع هو مبين في الشكل 1.). ملاءمة أسلم إلى القاعدة.
