عرض المسح عن بعد (7 التبديلات) من Vesda VRT-400

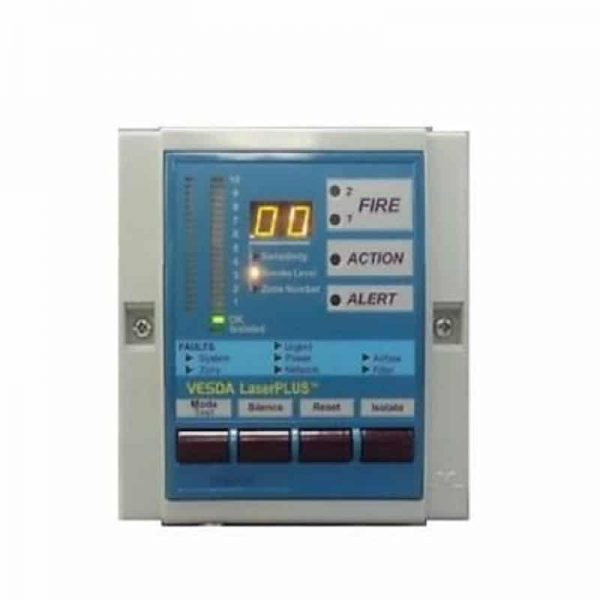

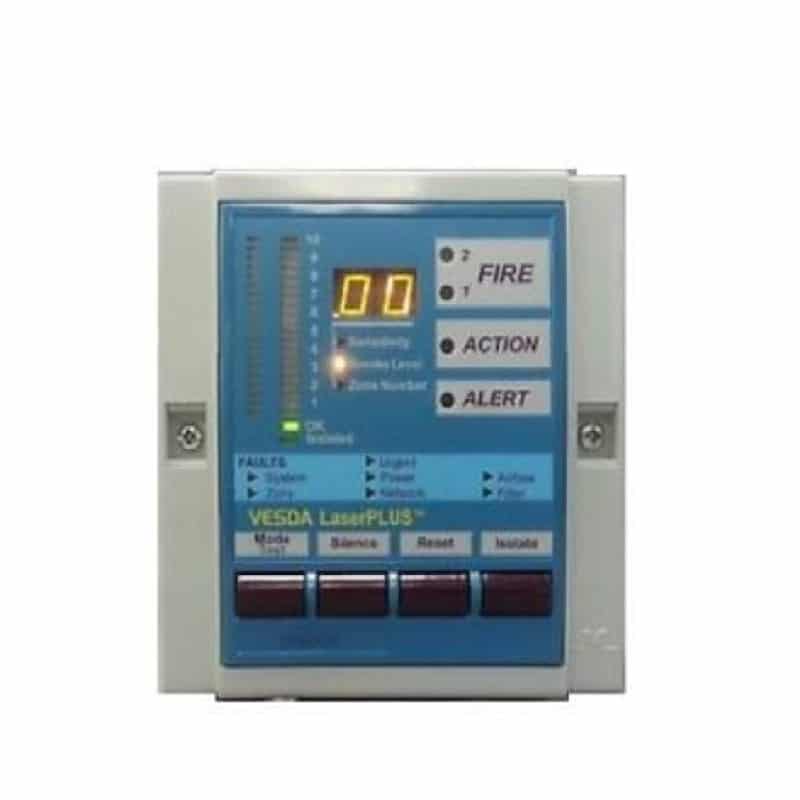

توفر وحدات العرض مؤشرا في الوقت الحقيقي لحالة كاشف VESDA. لديهم شاشة عرض شريط عمودي مكونة من 20 قطاعًا ، وشاشة رقمية مكونة من رقمين ، وجهاز صوت مسموع ، ومؤشرات إنذار و مؤشرات خطأ . لديهم أيضا 4 أزرار زر ضغط للسيطرة على كاشف ووضع الشاشة.

يمكن تركيب وحدة العرض في وحدة كاشف أو صندوق تثبيت عن بعد أو حامل 19 بوصة. يمكن تكوين عدة شاشات لعرض المعلومات من كاشف واحد في مواقع متعددة.

هناك إصدارات مختلفة من وحدة العرض وفقًا لنوع الكاشف وتكوين الترحيل المطلوب. تحتوي شاشة VESDA VLS على الوضع الرابع للعرض الرقمي الذي يُظهر قطاع الإنذار الأول (FAS) ، وهذا هو رقم القطاع (الأنابيب) الذي اكتشف الدخان. بالنسبة لـ VESDA VLC ، تم حذف مصباح الحريق 2.

إشارة الدخان

يتم عرض مستويات الدخان بشكل مستمر على عرض رسم بياني شريطي حيث تشير كل شريحة مضيئة إلى المستوى الحالي للدخان المكتشف. يشير الجزء العلوي من الرسم البياني الشريطي إلى مستوى عتبة الدخان في Fire 1 ، ويمثل كل جزء أسفل هذا المستوى 1/20 من مستوى عتبة الدخان في Fire 1. على يسار الرسم البياني الشريطي ، توجد مؤشرات عتبة الدخان Fire 1 و Action و Alert. في لمحة سريعة ، توفر هذه الصور تمثيلًا مرئيًا لعتبات الإنذار القابلة للبرمجة والتي توضح مدى قرب مستوى الدخان
مما أدى إلى المستوى التالي من التنبيه.

أضواء الحالة

توفر مصابيح LED الوامضة عالية الكثافة مؤشراً واضحًا لحالة الحريق وترافقها تحذير مسموع مناسب لحالة الإنذار. وبالمثل ، يشار إلى أي حالة خطأ عن طريق سلسلة من المصابيح ونبرة مسموعة توفير مجموعة شاملة من معلومات الحالة. يتم إسكات التحذير المسموع بسهولة من خلال الضغط على زر Silence عند هذه النقطة يتم إضاءة أي مصابيح LED الوامضة حتى يتم تحديد سبب الحدث وتصحيحه وإعادة ضبط النظام.
