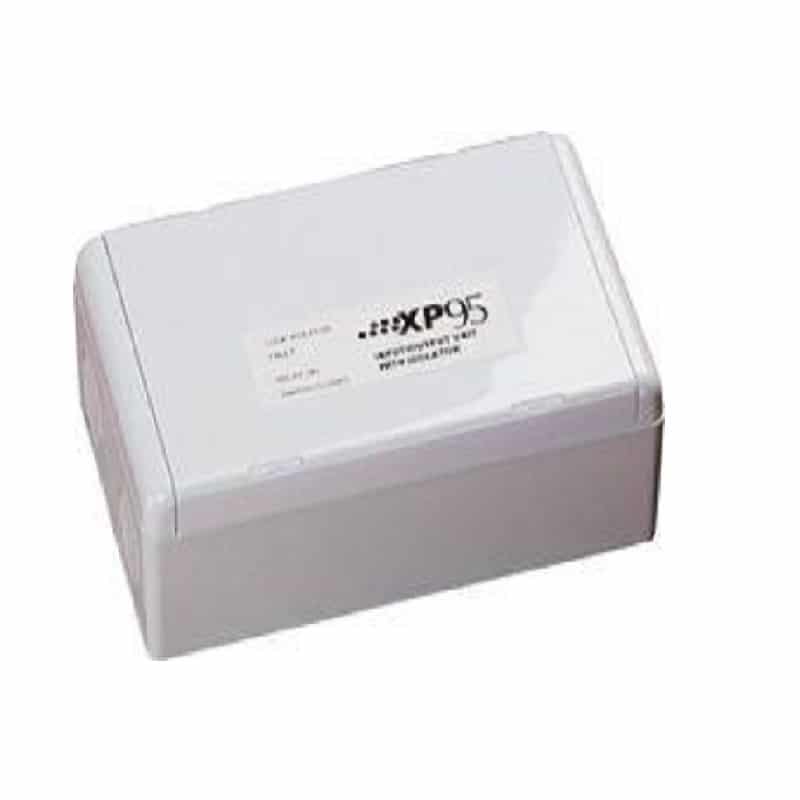

مسبار تحكم الدائرة مع معزل ماس كهربائى من Apollo 55000-852

يتم استخدام وحدة التحكم في السونار للتحكم في تشغيل منطقة من أجهزة السبر التقليدية والإبلاغ عن حالتها إلى لوحة التحكم.

يتم تشغيل الوحدة بالطاقة وتعمل في 17-28V DC. إنه يتطلب مصدر طاقة محلي من 9 إلى 32 فولت DC لتشغيل الحمل الخارجي ، والذي قد يصل إلى 1A.

مطلوب الصمام الثنائي المستقطب مع كل جهاز إنذار ، حيث يتم تشغيل مكبرات الصوت عن طريق عكس الجهد ، والتي يوفرها مرحل التغيير المزدوج القطب. محمي دارة أسلم بواسطة فتيل مصغرة (TR5) تصنيف في 1A.

عملية
يتم استخدام وحدة التحكم الأكثر أمانًا مع المعزل للتحكم في تشغيل منطقة من أجهزة الصوت التي تعمل بالطاقة الخارجية والمؤشرات المرئية و VADs والإبلاغ عن حالتها إلى معدات التحكم المتوافقة مع Apollo.
تتيح وحدة التحكم في السونيل ذات المعزل تشغيل الأجهزة بشكل مستمر أو نبضها ، ثانية واحدة ، إيقاف ثانية واحدة. قد يتم تشغيل الأجهزة بشكل فردي أو في مجموعات ، وأيا كان وضع العنوان المطبق ، فقد تتم مزامنتها عند التشغيل النبضي.
يتم توفير مدخلات البصريات المزدوجة لرصد حالة إمدادات الطاقة الخارجية.
تم تزويد وحدة التحكم في السونار ذات المعزل بعازل ماس كهربائى ثنائي الاتجاه ولن تتأثر بالدارات القصيرة للحلقة على أي من مدخلات أو مخرجات الحلقة. لمزيد من المعلومات حول العوازل ، يرجى الرجوع إلى ورقة البيانات PP2090 ، المتاحة عند الطلب.
